EWRF 7086TM3

5.8G 可调功率 48CH 无线影音发射器



主要特性


  • 支持Betaflight飞控OSD配置图传参数

  • 25mW/200mW/600mW及发射关闭Pitmode)可调

  • 5V BEC输出,可给接收机、摄像头供电

  • 零干扰上电和切换信道,不干扰其他用户

  • 带过热自动保护,防止模块过热损坏

  • 带保护功能,忘插天线也不会损坏模块

  • 支持OSD配置信道、功率和开关Pitmode模式

  • 支持PWM切换信道和开关Pitmode模式

  • 可引出按键在机体外调参

  • mini数码管显示



发射机参数


  • 工作频率:5.8G

  • 工作频道:48CH

  • 发射功率:25 mW /200 mW /600mW/发射关闭

  • 工作电压:DC 6-25V(2-6S)

  • 工作电流(12V):130mA(25mW/230mA(200mW280mA(600mW

  • 输出电压:DC 5V(最大800mA)

  • 天线阻抗:50 欧

  • 天线接口:RP-SMA male(外螺纹内针)

  • 重量:8克

  • 体积:32.5*22.6*7.25 mm

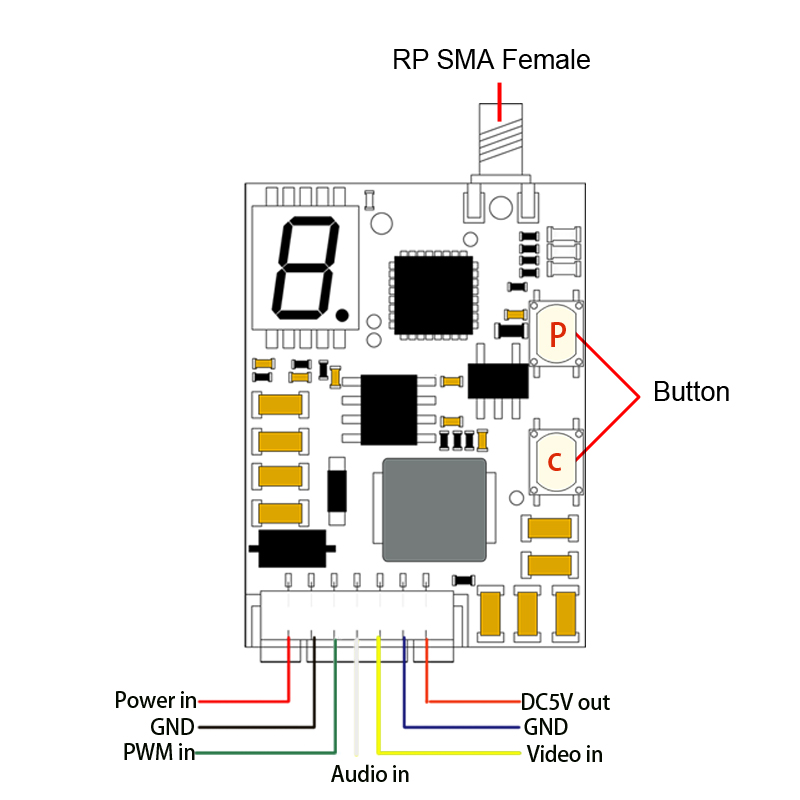

接线图









使用说明


一、功率调节

  1. 模块上电后,功率输出保持为掉电前的设置;

  2. 长按Power键,可循环切换200mW、600mW和25mW功率输出;

  3. 短按2次Power键可以开启或关闭发射(Pitmode模式),TX指示灯亮表示图传有发射,TX灯闪烁(不管其他2个灯的状态如何)表示图传发射关闭。

  4. 输出功率为25mW时只有TX灯常亮,200mW时TX、200mW 2个指示灯常亮,600mW时3个指示灯全亮



二、信道配置:

  1. 长按channel键可循环选择信道组A-b-c-d-E-F,短按channel键循环选择信道号1-8;

  2. 如PWM线接入接收机通道,需要3s内有信号,此时数码管中的小数常亮,这时可以用遥控器配置信道号1-8和关闭图传发射;否则,3s后自动进入按键配置模式,数码管中小数点不显示;

  3. 配置用按键可引出,模块上留有按键引出焊盘,可以用线引出按键在机体外进行操作。


注意:

1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;

2、建议先拧上天线后再通电使用以延长模块使用寿命;

3、模块5v输出供电的最大电流为800mA。


三、频率表

(单位:MHz)

Band

CH1

CH2

CH3

CH4

CH 5

CH6

CH7

CH8

A

5865

5845

5825

5805

5785

5765

5745

5725

b

5733

5752

5771

5790

5809

5828

5847

5866

c

5705

5685

5665

5645

5885

5905

5925

5945

d

5740

5760

5780

5800

5820

5840

5860

5880

E

5658

5695

5732

5769

5806

5843

5880

5917

F

5362

5399

5436

5473

5510

5547

5584

5621
